Povodňový plán městyse Mladkov



Odtokové poměry

Vodní tok Tichá Orlice má na území městyse Mladkov oficiálně stanovené záplavové území pro Q5, Q20 a Q100 včetně aktivní zóny záplavového území v ř. km 71,403 - 95,319, které bylo vyhlášeno KÚ Pardubického kraje a nabývá účinnosti od 26. 9. 2016 (č. j. KrÚ 63030/2016).
Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů . Jedná se zejména o starší přízemní bytovou zástavbu v bezprostřední blízkosti vodoteče.

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území městyse Mladkov bylo stanoveno několik míst, které mohou omezovat odtokové poměry - jedná se o lávky, mosty a propustky. Největší pozornost by se měla zaměřovat na úsek řeky nad bývalou vodní elektrárnou (č. p. 101), dále veškeré mosty přes Tichou Orlici a mostky na drobném toku od Základní školy až po vyústění do Tiché Orlice.
Místa omezující odtokové poměry na území městyse Mladkov

Místa omezující odtokové poměry v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Místa omezující odtokové poměry


Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Při intenzivních lokálních srážkách je několik částí městyse ohrožováno splachy z polí nacházejících se na svazích, kdy dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a lesních stezkách.
Místa ohrožená přívalovou povodní na území městyse Mladkov

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (více než 3,5 %) a podíl plochy orné půdy v povodí (více než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (více než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000.

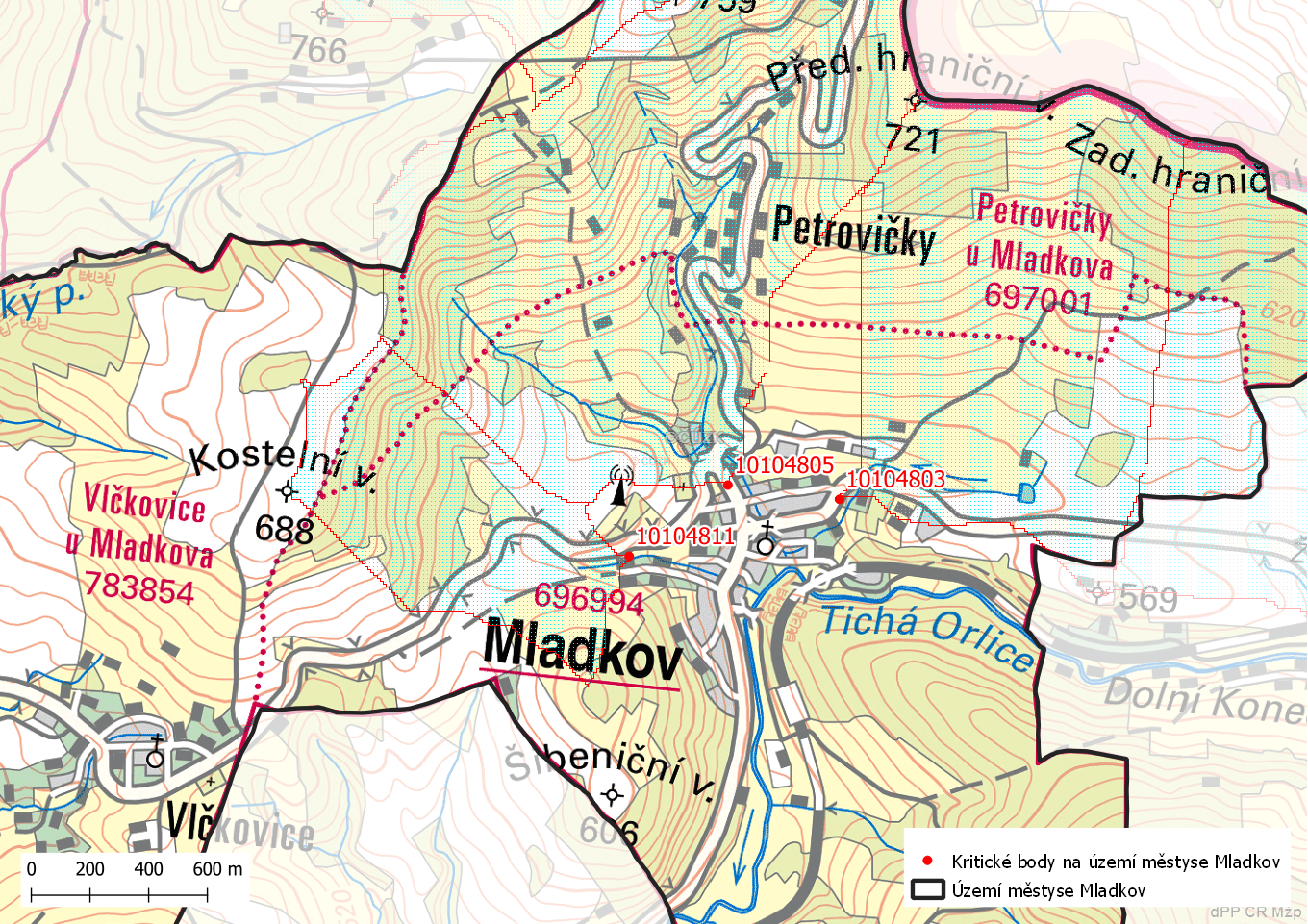

Zhodnocení vzniku přívalových povodní na území městyse Mladkov metodou kritických bodů

Na území městyse Mladkov byly stanoveny 3 kritické body. Jedná se o části Na Ovčárně, Jiráskova cesta a u č. p. 17. Místa jsou ohrožena přítokem přívalových vod z luk a polí.

Charakteristika kritických bodů na území městyse Mladkov

Kritický bod Průměrný sklon Podíl orné půdy Plocha povodí kritického bodu
10104811 15,756 % 49,778 % 66,46 ha
10104805 21,269 % 6,868 % 221,98 ha
10104803 13,144 % 9,698 % 150,33 ha

Identifikace odtokových linií s přispívající plochou povodí větší než 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí větší než 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území městyse Mladkov. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

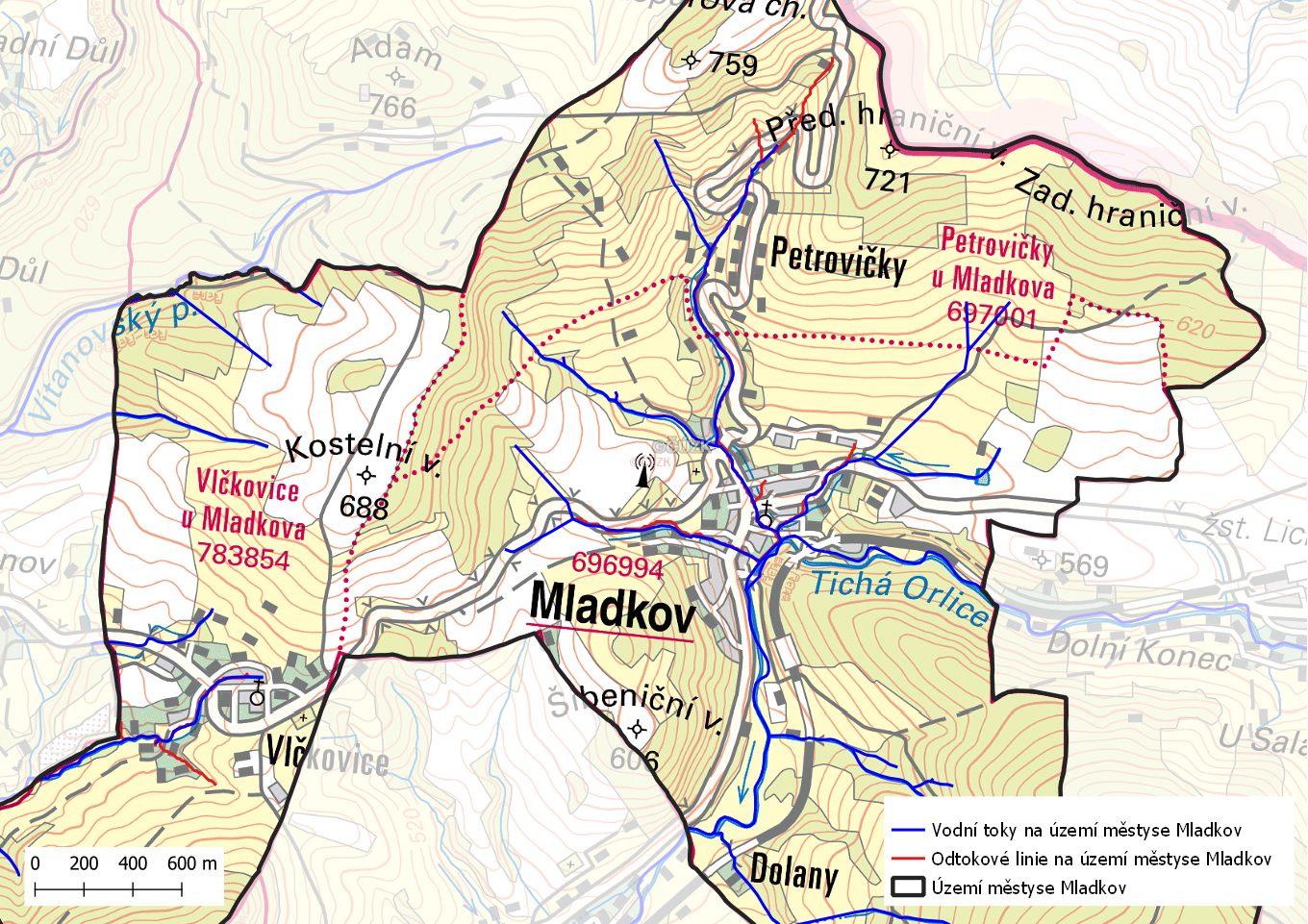

Odtokové linie na katastrálním území městyse Mladkov s přispívající plochou povodí větší než 5 ha

Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.
3D Model akumulovaného odtoku (Pozor - dlouho se načítá - cca 1-2 minuty)

Ke sledování vývoje přívalových povodní slouží následující odkazy:

Místa ohrožená přívalovou povodní v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Český hydrometeorologický ústav zveřejňuje seznam úseků vodních toků s častým výskytem ledových jevů, žádný z nich se nevyskytuje ve správním území městyse Mladkov. To však neznamená, že se nemohou na Tiché Orlici či přítocích vytvořit. Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území městyse Mladkov

Místa výskytu ledových jevů v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na území městyse Mladkov se nachází sedm vodních děl - čtyři vodní nádrže, jeden rybník a dva jezy.

Základní charakteristiky jezů na Tiché Orlici v katastrálním území Mladkov

Říční kilometr Typ jezu (délka/rozdíl hladin v m) Vlastník Provozovatel MVE
89,776 pevný (20,4 / 0,6) Ing. Ladislav Langr Ing. Ladislav Langr Ano
89,064 pevný (16,4 / 2,1) Povodí Labe, státní podnik. HK Povodí Labe, státní podnik - HK Ne
Seznam vodních děl na území městyse Mladkov

Vodní díla v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Protipovodňová opatření

Na území městyse Mladkov nejsou vybudována žádná protipovodňová opatření.
Protipovodňová opatření na území městyse Mladkov
