Odtokové poměry
Vodní toky na území obce nemají oficiálně stanovené záplavové území. V předcházející verzi povodňového plánu bylo určeno potenciálně ohrožené území, které je zaznačeno na přiložených mapách níže. Záplavové území je však stanovené u vodního toku Oskava, která teče východně od katastrálního území obce a potenciálně by mohlo Troubelice při zvýšení vodního stavu ohrozit. Záplavové území vodního toku Oskava bylo stanoveno krajským úřadem Olomouckého kraje dne 20. 3. 2017 (č. j.: KUOK 28909/2017).
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Lukavice. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

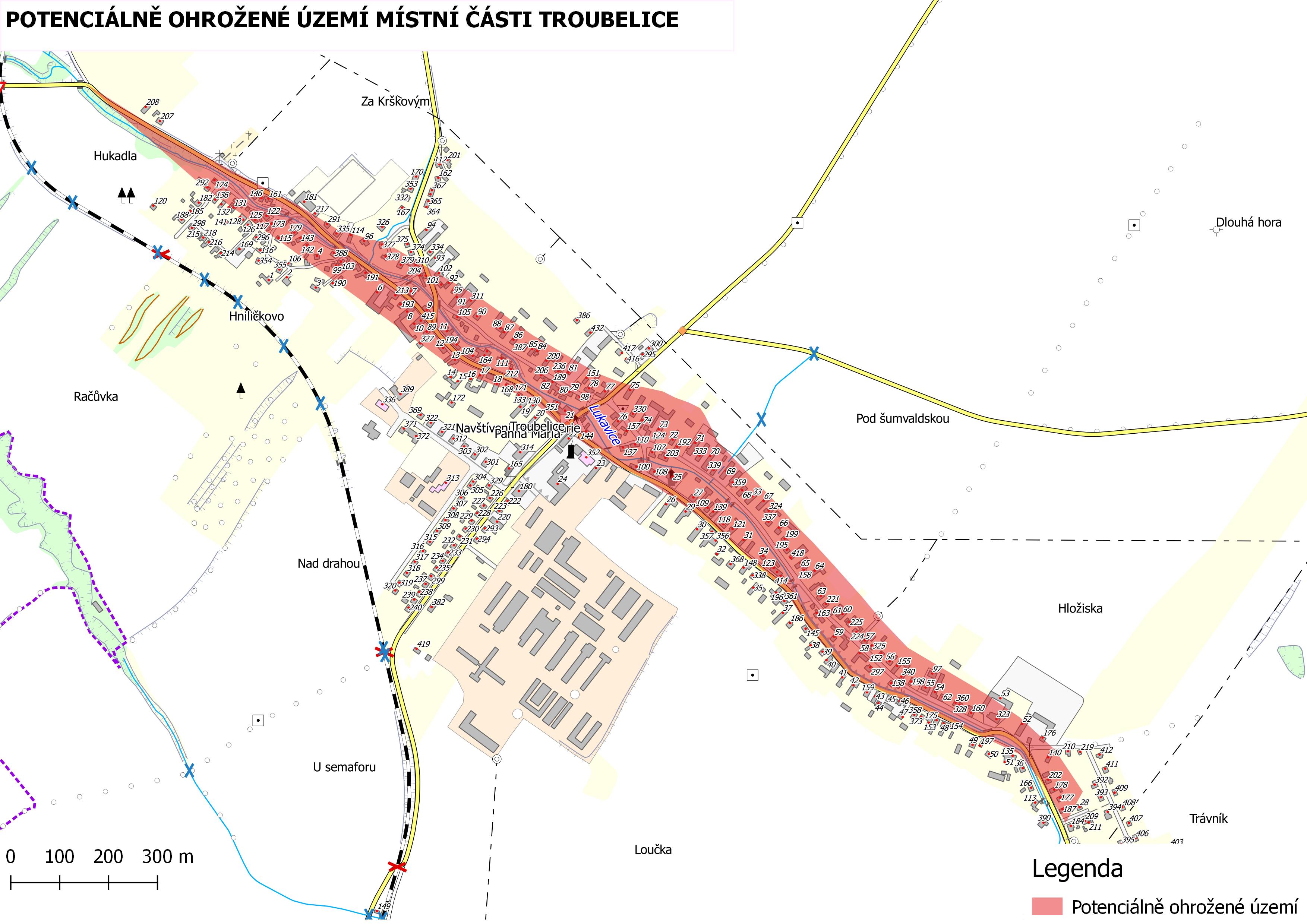

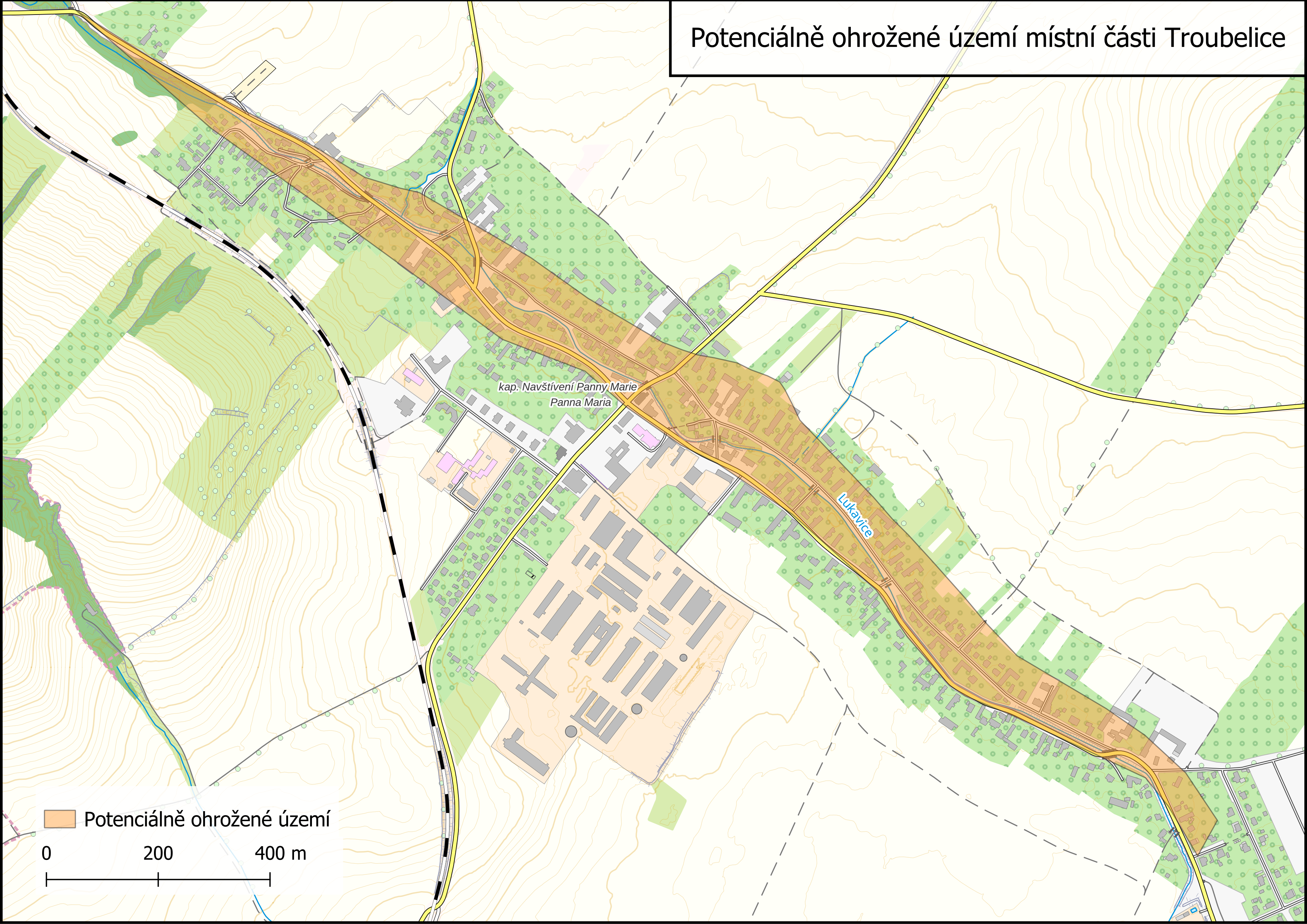

Potenciálně ohrožené území místní části Troubelice

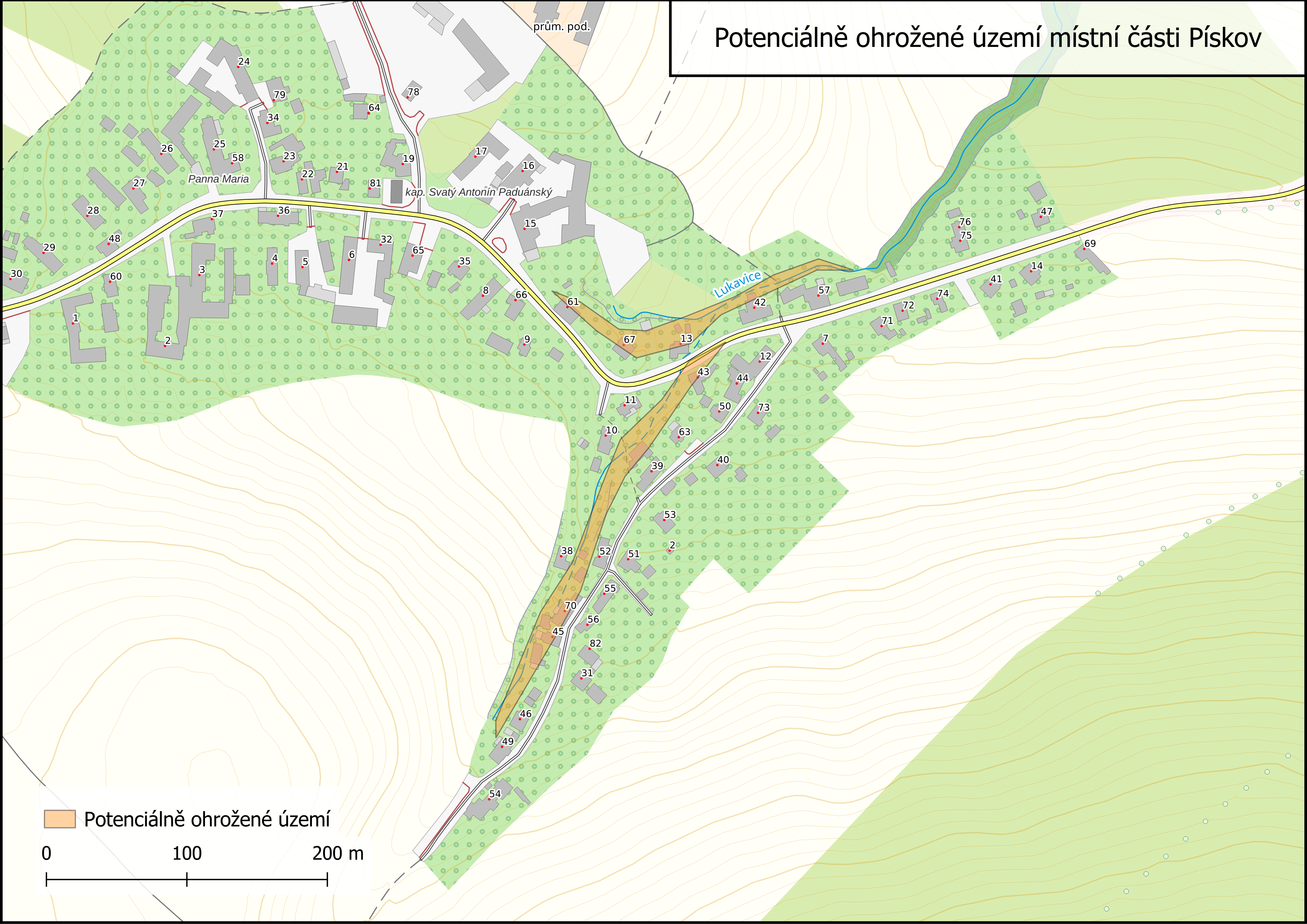

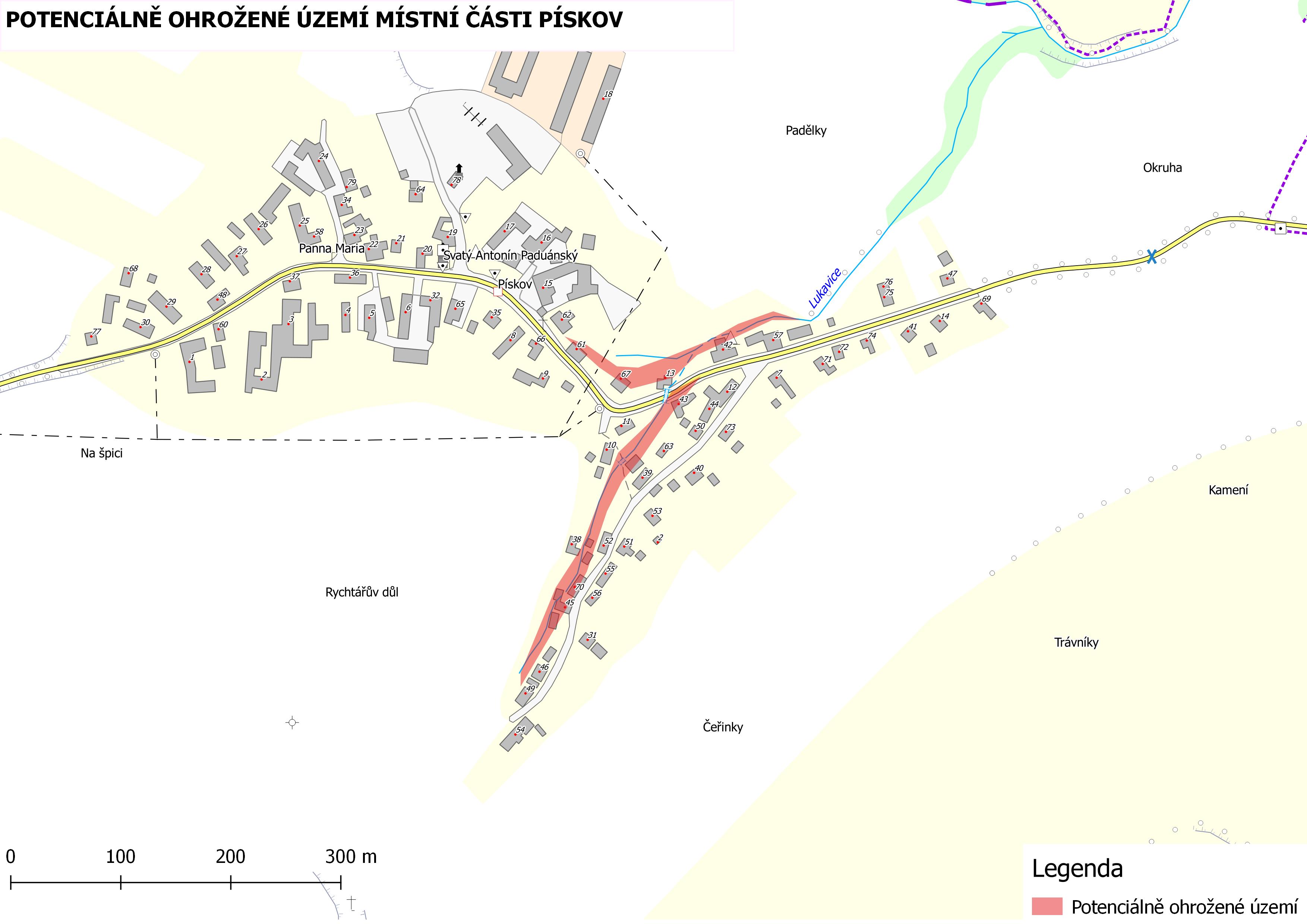

Potenciálně ohrožené území místní části Pískov

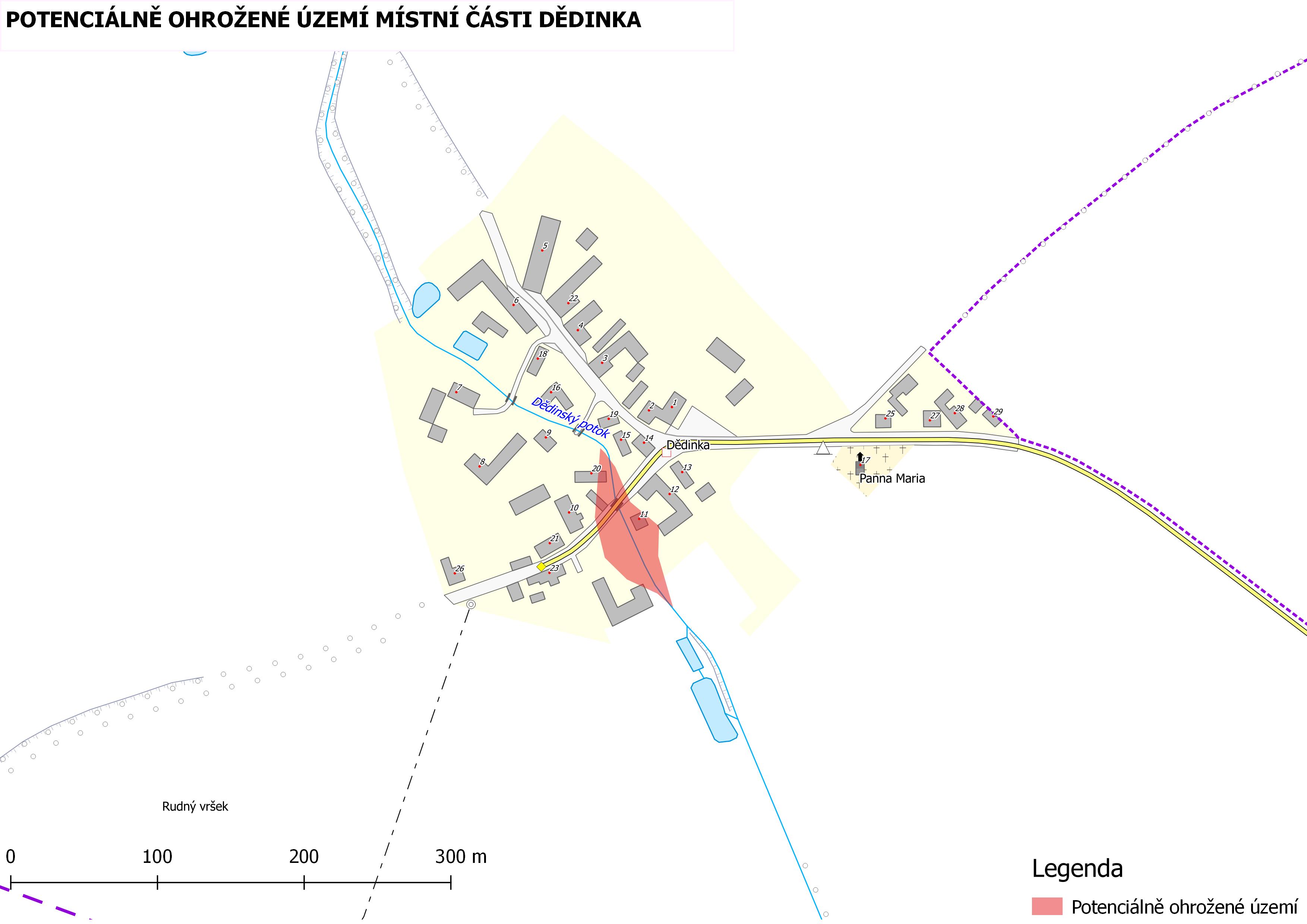

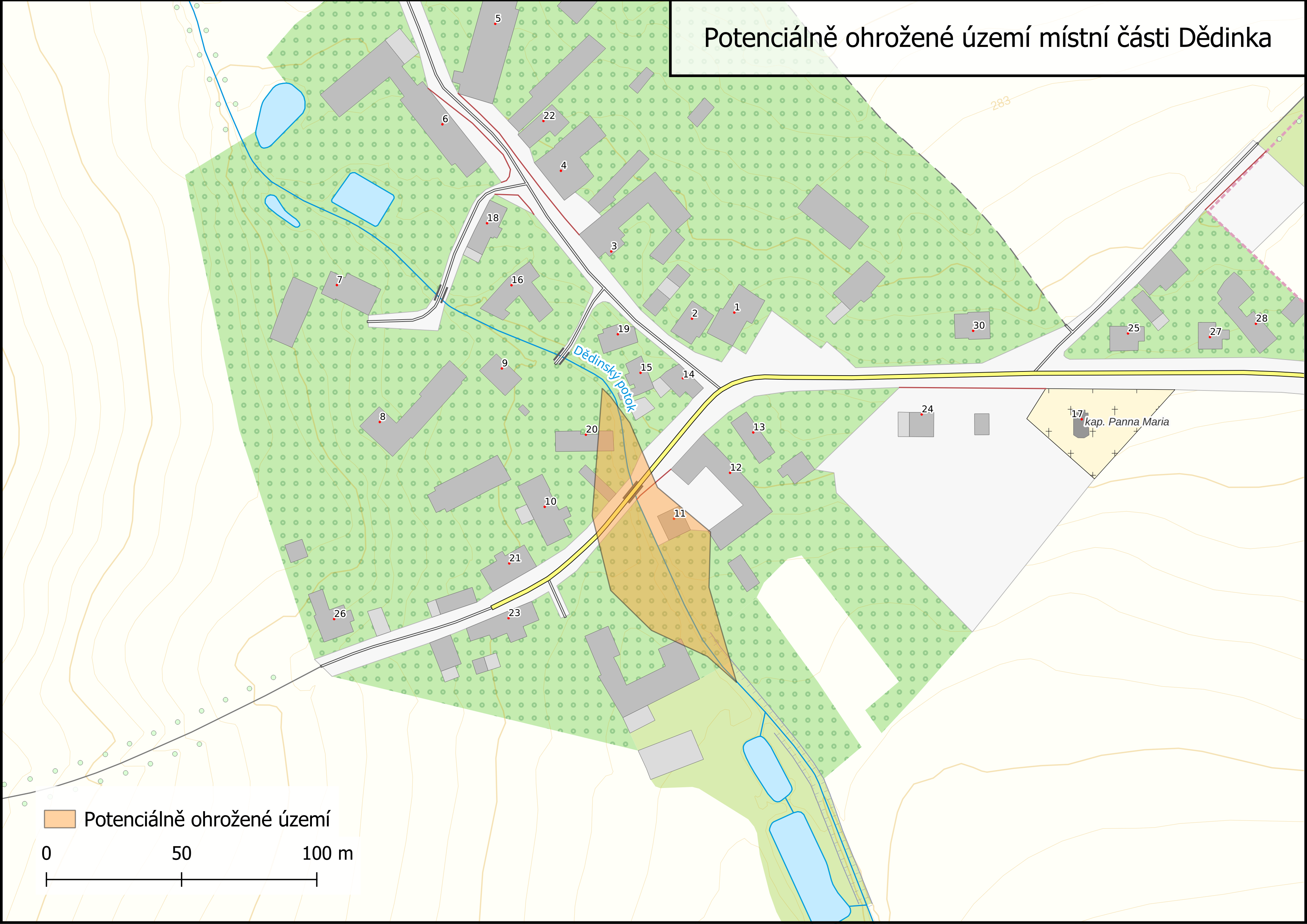

Potenciálně ohrožené území místní části Dědinka
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území obce Troubelice bylo stanoveno několik míst, která mohou omezit odtokové poměry - lávky, mosty, propustky.
Místa omezující odtokové poměry na území obce Troubelice
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Na území obce Troubelice bylo stanoveno 5 míst ohrožených přívalovou povodní – v místě, kde Dědinkovský potok vtéká do intravilánu místní části Dědinka (plocha území 78,29 ha a sklon povodí 11,4 %). Dalším kritickým bodem je propustek pod železniční tratí u žst. Troubelice (plocha území 40,67 ha a sklon povodí 8,65 %). Další tři kritické body se nachází přímo v obci Troubelice a to v povodí Lukavice (plocha území 370,56 ha a sklon povodí 11,7 %), v údolnici v lokalitě Za Krkoškovým (plocha území 134,62 ha a sklon povodí 8,89 %) a při vtoku bezejmenného toku do intravilánu obce v lokalitě Pod šumvaldskou (plocha území 190,24 ha a sklon povodí 4,6 %).
Místní část Dědinka je ohrožována převážně splachy z polí ze severovýchodního směru. Tyto splachy poté protékají celou místní částí a v její dolní části zatékají do obytných domů č. p. 11 a 12.
Místa ohrožená přívalovou povodní na území obce Troubelice
Stanovení míst ohrožení přívalovou povodní metodou kritických bodů na území obce Troubelice
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000.

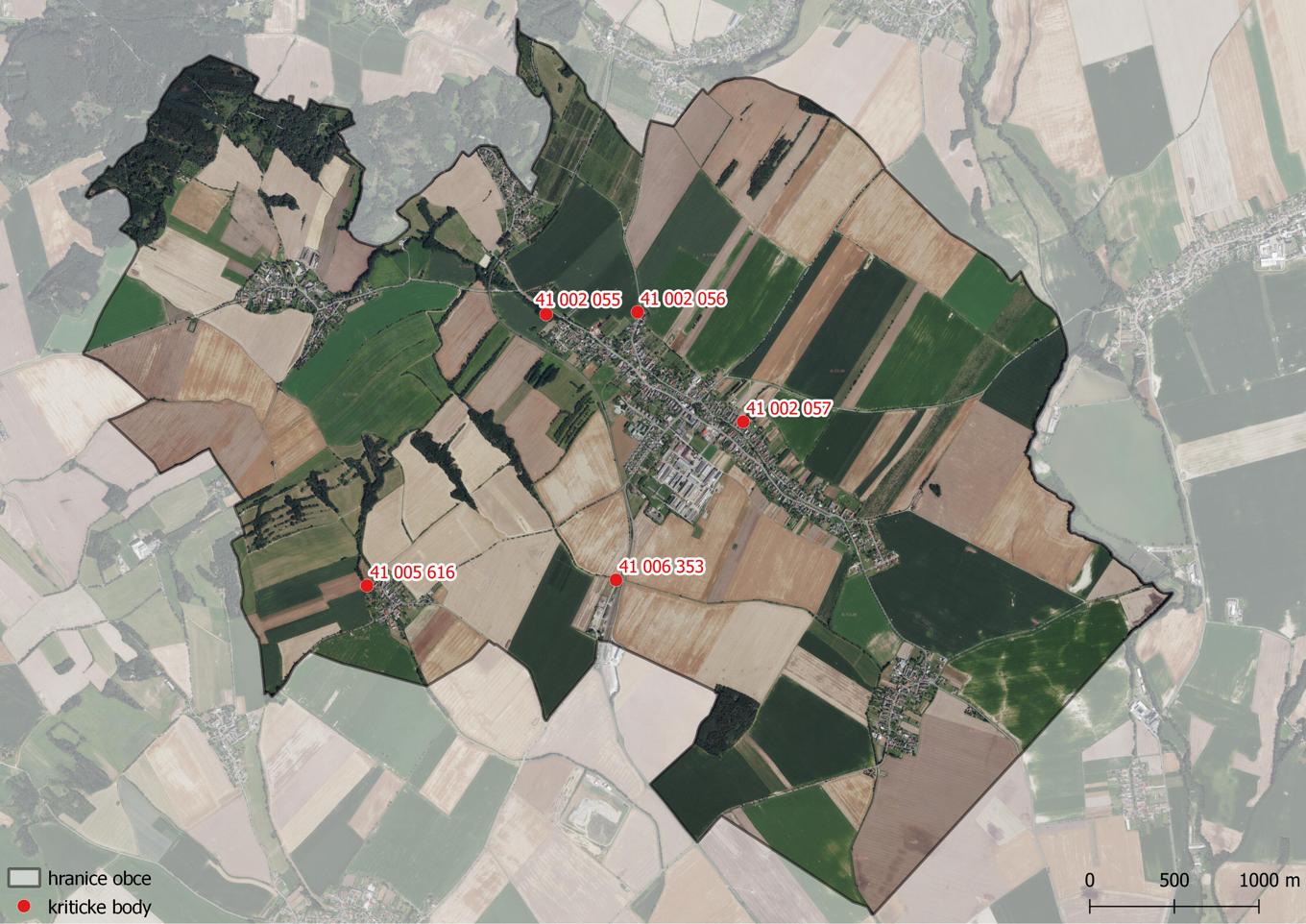

Zhodnocení vzniku přívalových povodní na území obce Troubelice metodou kritických bodů
Charakteristika kritických bodů na území obce Troubelice
| Kritický bod | Průměrný sklon | Podíl orné půdy | Plocha povodí kritického bodu |
| 41 002 057 | 4,666 % | 99,342 % | 190,240 ha |
| 41 006 353 | 8,650 % | 81,524 % | 40,670 ha |
| 41 005 616 | 11,423 % | 69,518 % | 78,290 ha |
| 41 002 055 | 11,781 % | 68,530 % | 370,560 ha |
| 41 002 056 | 8,894 % | 54,984 % | 134,620 ha |
Na území obce Troubelice bylo stanoveno pět kritických bodů:
- kritický bod 41 002 057 (Pod šumvaldskou) - Jedná se o kritický bod v lokalitě Pod šumvaldskou při vtoku bezejmenného toku do intravilánu obce.
- kritický bod 41 006 353 (Propustek pod železnicí u žel. st. Troubelice) - Jedná se o kritický bod v povodí bezejmenného toku, kdy tok protéká pod železnicí.
- kritický bod 41 005 616 (U lípy - údolí Dědinkovského p.) - Jedná se o kritický bod v údolí Dědinkovského p. při vtoku do intravilánu místní části Dědinkov.
- kritický bod 41 002 055 (Lukavice - pod lokalitou Na Sídlišti) - Jedná se o kritický bod v údolí Lukavice při vtoku do intravilánu Troubelic.
- kritický bod 41 002 056 (Za Krkoškovým) - Jedná se o kritický bod v údolnici v lokalitě Za Krkoškovým.
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice - odtokové poměry - z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s minimální přispívající plochou povodí 5 ha. Tyto odtokové linie mohou být kritické v případě přívalové srážky na území obce Troubelice. V jednotlivých částech obce Troubelice byly vytvořeny mapové výřezy s detailnějším zaměřením na kritické linie: Kritické linie katastrálního území Pískov v obci Troubelice, Kritické linie ve středové části katastrálního území obce Troubelice, Kritické linie katastrálního území Lazce v obci Troubelice.

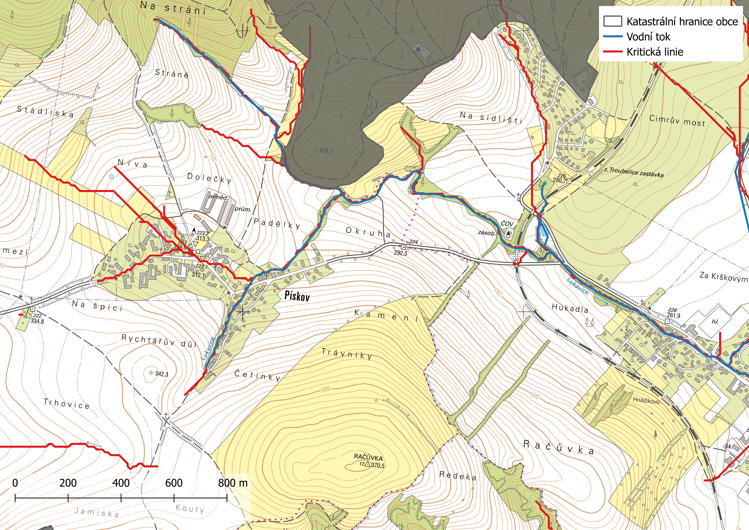

Kritické linie katastrálního území Pískov v obci Troubelice

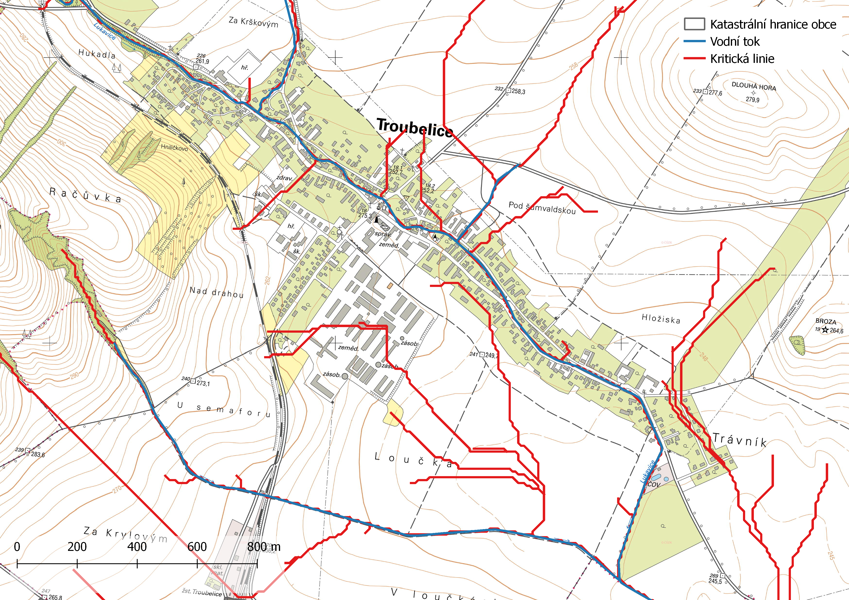

Kritické linie ve středové části katastrálního území obce Troubelice

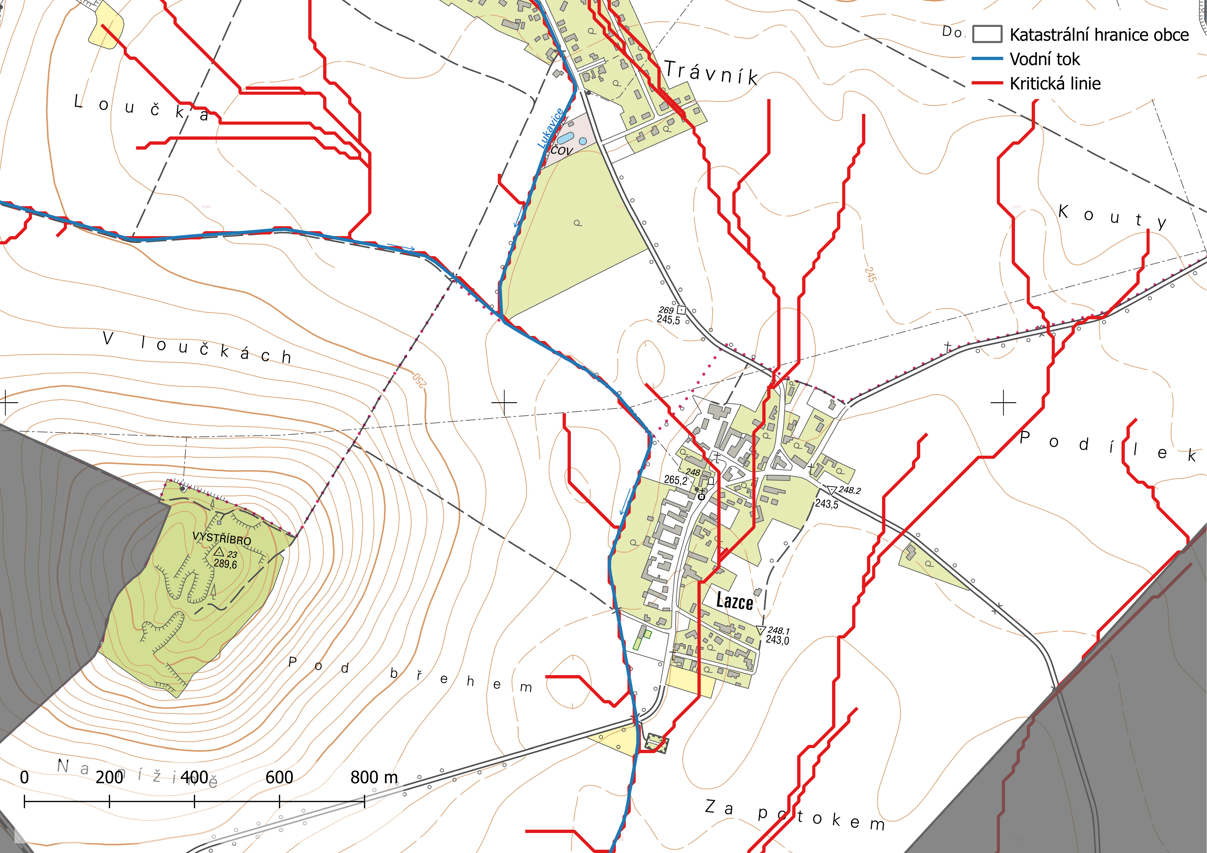

Kritické linie katastrálního území Lazce v obci Troubelice
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Troubelice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda se vlivem chodu ledů a tvorby ledových bariér může vylít i při malých průtocích.
Místa výskytu ledových jevů na území obce Troubelice
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Troubelice se nachází 1 vodní dílo a to hasičská nádrž. Toto vodní dílo je ve správě obce Troubelice. Vodní dílo neovlivňuje případnou povodňovou situaci.
Seznam vodních děl ovlivňujících odtokové poměry na území obce Troubelice
Protipovodňová opatření
Jako protipovodňové opatření je v obci agrotechnické opatření v místní části obce Pískov, kde místní zemědělské družstvo TAGROS, a. s. vytvořilo zasakovací pásy na svahu zdejšího kopce Račůvka, které mají bránit splachům právě z tohoto kopce.
Společnost TAGROS, a. s. byla založena v roce 1995. Sídlo společnosti je v Troubelicích č. 24, okres Olomouc. Společnost se ve svém podnikání zaměřuje na zemědělskou prvovýrobu, ovocnářství, provoz restaurace a veřejného stravování, dřevovýroby a dalších služeb.
