Povodňový plán obce Dýšina



Odtokové poměry

Vodní tok Klabava má na území obce Dýšina oficiálně stanoveno záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 36,432, které bylo vyhlášeno Krajským úřadem Plzeňského kraje a nabývá účinnosti od 16. 7. 2016 (č. j. ŽP/12706/14).
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Klabavy. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů.

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. splaví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území obce Dýšina bylo stanoveno osm míst, která můžou omezovat odtokové poměry. Jedná se o jez, mosty a lávky.
Místa omezující odtokové poměry na území obce Dýšina

Místa omezující odtokové poměry v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Místa omezující odtokové poměry




Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Dýšina se nachází dvě místa, která by mohla být ohrožena přívalovou povodní. Jedná se o lokality V Loužku v severozápadní části intravilánu a Do Křemší v jihozápadní části intravilánu. Při intenzivních lokálních srážkách jsou totiž některé části obce ohrožovány splachy z mírně ukloněných polí. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků.
Místa ohrožená přívalovou povodní na území obce Dýšina

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

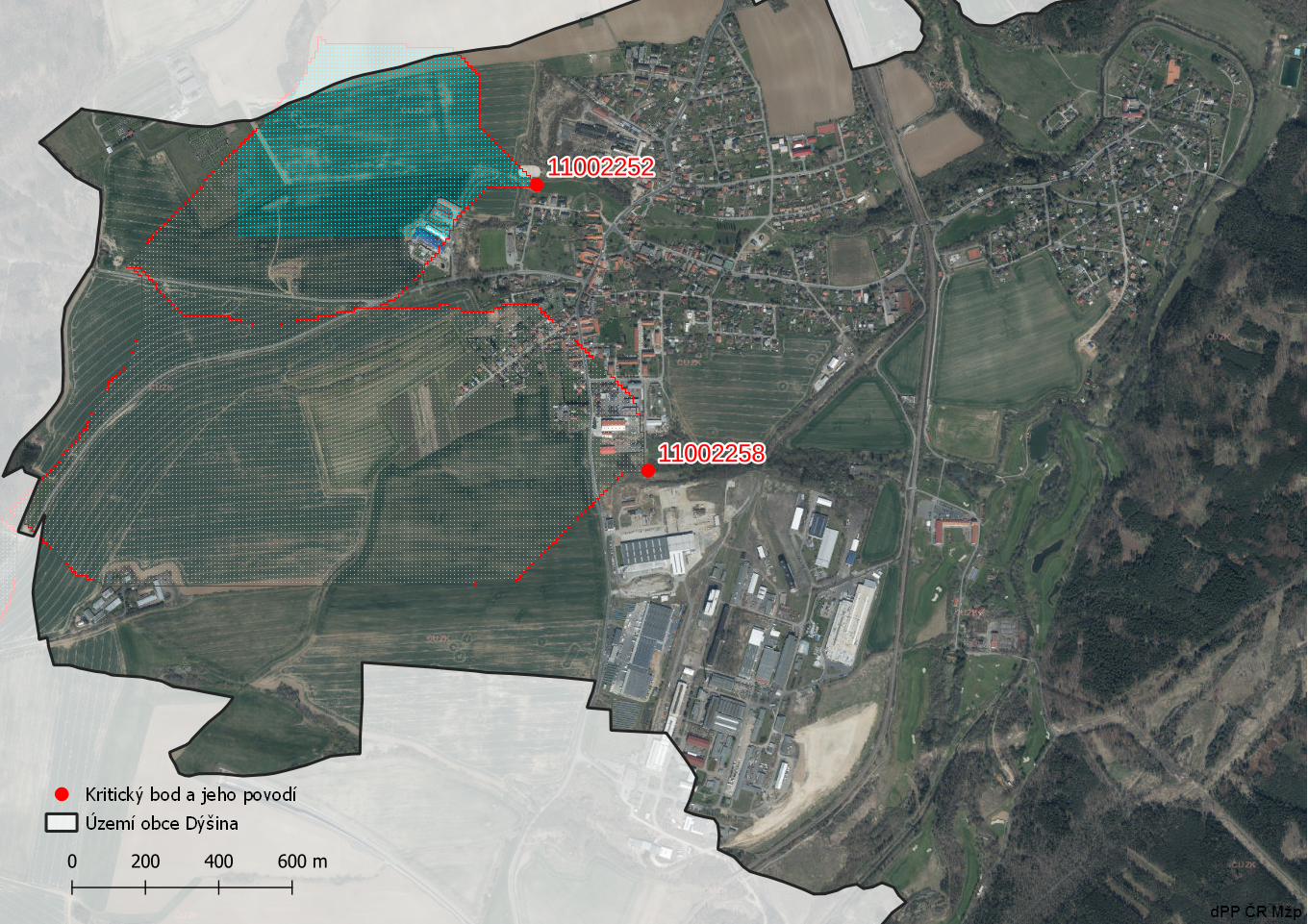

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (větší než 3,5 %) a podíl plochy orné půdy v povodí (větší než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (větší než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000.

Zhodnocení vzniku přívalových povodní na území obce Dýšina metodou kritických bodů

Na území obce Dýšina byly stanoveny dva kritické body:
  • Kritický bod 11002252 - nedaleko objektu č. p. 377.
  • Kritický bod 11002258 - nedaleko objektu č. p. 389.

Charakteristika kritických bodů na území obce Dýšina

Kritický bod Průměrný sklon Podíl orné půdy Plocha povodí
11002258 5,382 % 92,487 % 105,520 ha
11002253 5,856 % 99,706 % 49,910 ha

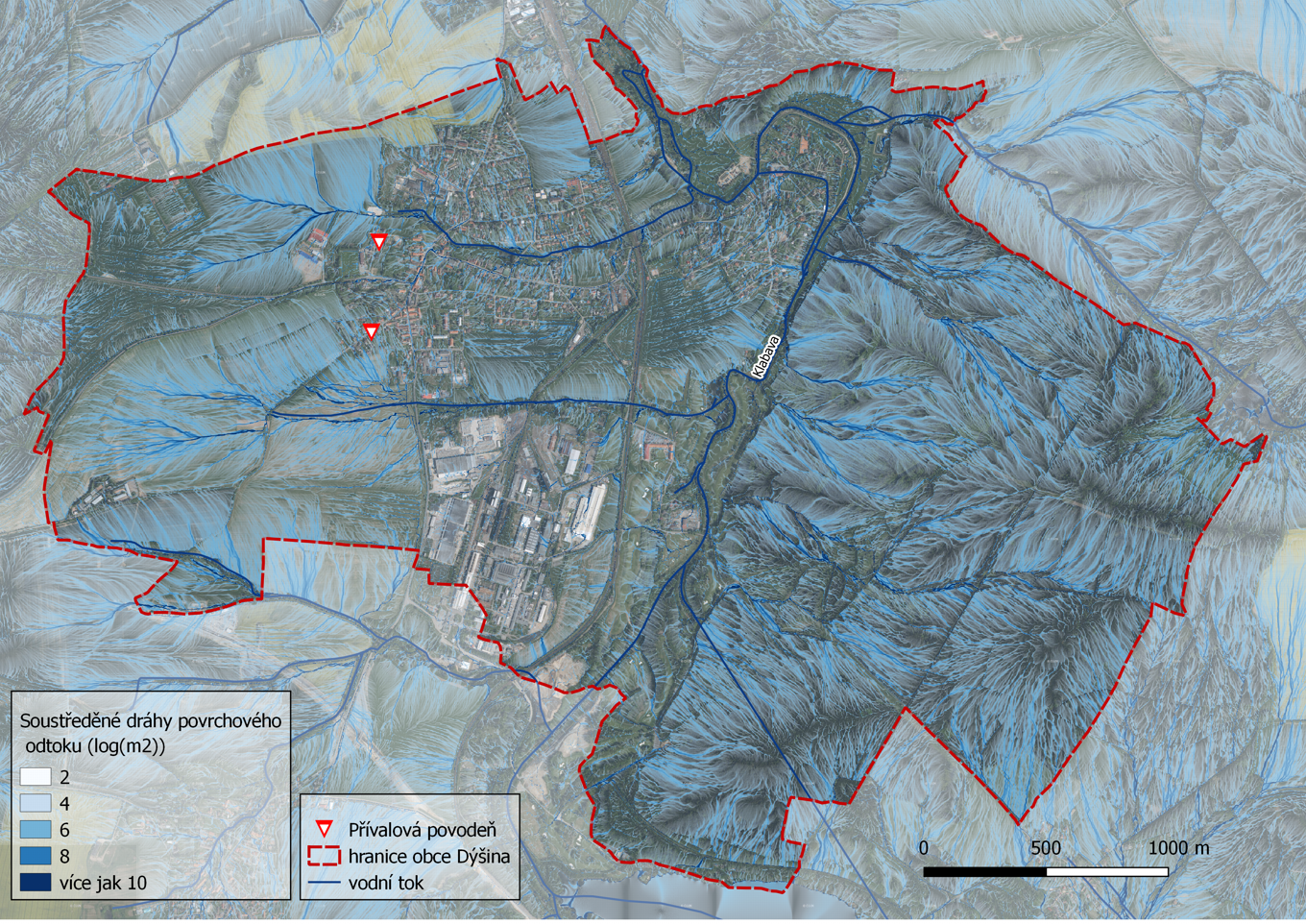

Území obce Dýšina je na několika místech ohrožováno povrchovým odtokem vod při prudkých deštích. Následující obrázek ukazuje výstup z modelu drah soustředěného odtoku - vytvořeného na datech Digitálního modelu reliéfu 5. generace za pomocí Flow accumulation model v prostředí GRASS GIS. Z obrázku lze identifikovat potenciální lokality vzniku přívalových povodní. Model však nezohledňuje vsak vod do podloží a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit.

Dráhy soustředěného povrchového odtoku na území obce Dýšina

Identifikace odtokových linií s přispívající plochou povodí větší než 5 ha

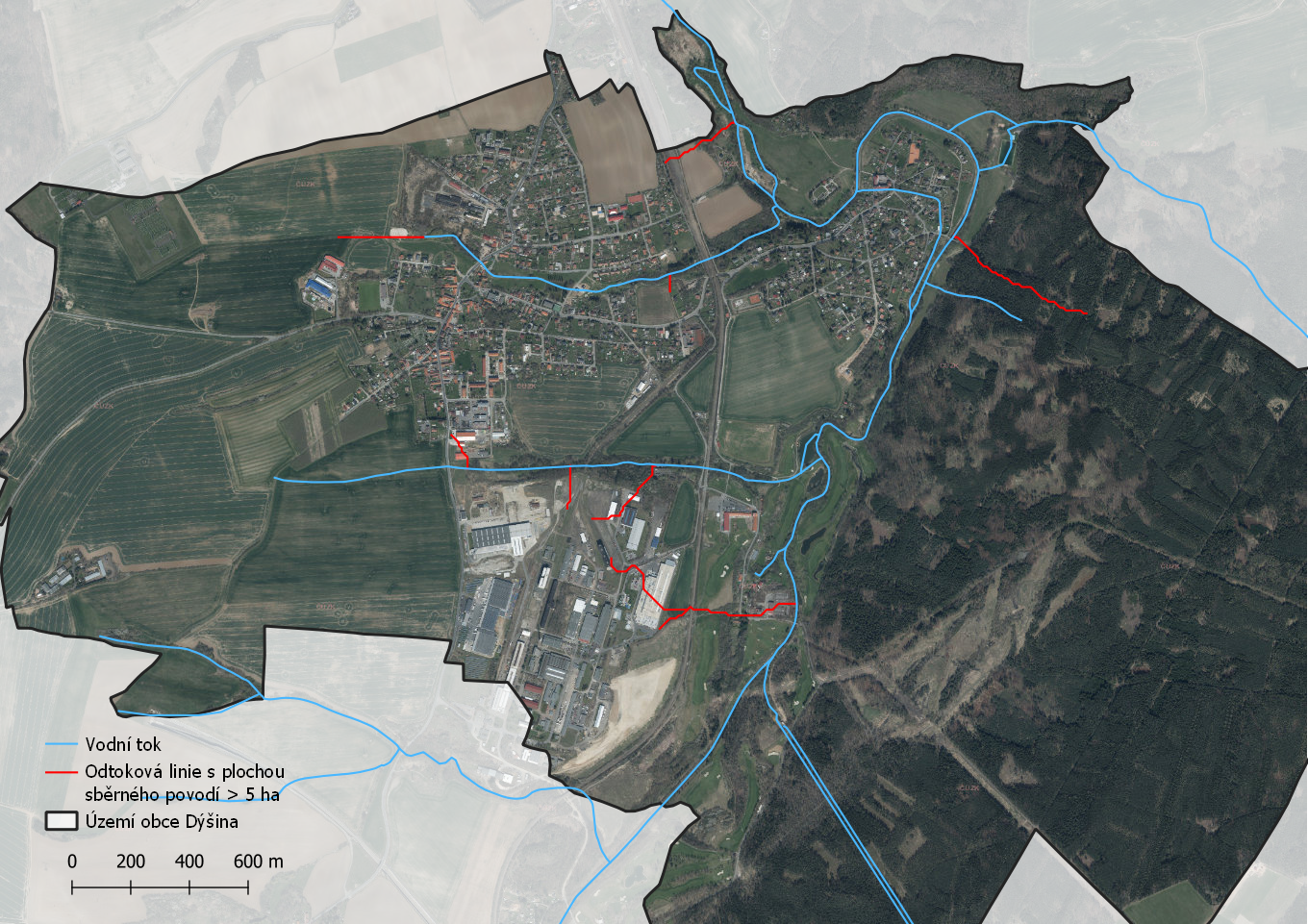

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí větší než 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Dýšina. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

Odtokové linie s plochou sběrného povodí větší než 5 ha na území obce Dýšina

Ke sledování vývoje přívalových povodní slouží následující odkazy:
Místa ohrožená přívalovou povodní v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Dýšina mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Dýšina

Místa výskytu ledových jevů v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Dýšina se nachází sedm vodních děl. Návesní rybník je situován v severozápadní části obce, na východ od něj najdeme nádrže Kačárna I a Kačárna II, která slouží k požárním účelům jako zdroj vody. V jihovýchodní části obce se nachází rybník Horomyslice. Dále na území obce nalezneme Koupaliště Dýšina bezejmennou vodní nádrž. Posledním vodním dílem v obci je ochranná hráz OH Dýšina - Nová huť

Na toku Klabava v ř. km 14,950 v katastrálním území města Rokycany, které najdeme proti směru toku nad obcí Dýšina, se nachází vodní dílo Klabava, zařazené pro svoji významnost do III. kategorie.
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Dýšina

Vodní díla v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Protipovodňová opatření

Na toku Klabava byla v roce 2014 vybudovaná Ochranná hráz Dýšina - Nová Huť, která je pro svoji významnost zařazena do III. TBD kategorie. Ochranná hráz se nachází na toku Klabava v ř. km 7,14 - 8,383 a je tvořena sypanou zemní hrází v celkové délce 810 m. Součástí protipovodňové ochrany jsou objekty na vtoku a výtoku do Mlýnského náhonu a na příjezdové cestě k brodu. Na vtoku i výtoku z náhonu jsou osazeny stavidlové uzávěry o dvou polích 2 x 1,7 m resp. 2 x 2,9 m. Celá stavba ochranné hráze Dýšina - Nová Huť je umístěna na k. ú. Dýšina. Přesah hráze nad stoletou povodní činí 0,3 m. Správcem VD je Povodí Vltavy, státní podnik, provozovatelem VD pak Povodí Vltavy, státní podnik a Obec Dýšina. Provozní řád pro ochrannou hráz Dýšina - Nová Huť z roku 2014, je k dispozici v příloze.

Slouží k ochraně obydlené části obce Dýšina - Nová Huť před povodňovými průtoky do velikosti Q100. Před vybudováním hráze bylo zájmové území ohrožováno v některých místech už i při průtocích na Q5

Manipulace na objektech při dosažení stupňů povodňové aktivity

  • Dosažení I. SPA - uzavřít vrata na brodu, otevřít při poklesu hladiny pod I. SPA
  • Dosažení II. SPA - uzavřít horní stavidla, otevřít při poklesu pod II. SPA, dolní stavidla uzavřít přibližně 1 hod. po uzavření horních stavidel, otevřít při poklesu  pod II. SPA dříve nebo společně s horními vraty.
  • Dosažení III. SPA - uzavřít uzávěry na odvodnění, otevřít při poklesu pod II. SPA.

Ohrožení bezpečnosti a stability hráze, objektů

Hodnocení vodního díla z hlediska funkčnosti, bezpečnosti a stability se provádí prostřednictvím technickobezpečnostního dohledu ve smyslu § 61 zákona č. 254/2001 Sb., o vodách, v rozsahu a četnosti podle § 5 vyhlášky č. 471/2001 Sb., o technickobezpečnostním dohledu nad vodními díly.

V případě mimořádných událostí z hlediska funkce a bezpečnosti objektů vodního díla a nehrozí-li nebezpečí z prodlení, rozhoduje o provedení manipulací a přijatých opatřeních provozovatel po dohodě s oběma HPTBD (Hlavní pracovník technickobezpečnostního dohledu) a se souhlasem vodoprávního úřadu.

Pokyny pro údržbu PPO a povinnosti z toho vyplývající jsou uvedeny v provozním řádu, odstavce D a E.

Případné poruchy a scénáře zvláštní povodně jsou blíže popsány v kap. Zvláštní povodeň.
Protipovodňová opatření na území obce Dýšina
