Činnosti k odstavení uzávěrů a osazení mobilních zábran PPO
K zajištění funkčnosti vybudované protipovodňové ochrany (zabránění průniku vod do intravilánu obce, převod zahrázových vod) dochází při riziku povodně k manipulaci na následujících objektech:
Popis jednotlivých objektů PPO
|
Objekt |
Popis |
|
hrázová propust č. 1 |
inundační výpust v km 0,246 – ocelová trubka DN 400, osazená šoupětem a zpětnou klapkou |
|
hrázová propust č. 2 |
inundační výpust v km 0,448 – ocelová trubka DN 400, osazená šoupětem a zpětnou klapkou |
|
jímka č. 2 |
přečerpávací jímka v km 0,486 s ŽB zdí pro osazení mobilních čerpadel |
|
vakový uzávěr č. 2 |
osazen na komunikaci II/305 v km 0,584 – 0,596 – 3 ks vaku Rubena C/120 velikosti 4 x 2,2m |
|
vakový uzávěr č. 3 |
osazen na hrázi 5a v km 0,674 – 0,681 – 1 ks vaku Rubena C/120 o velikosti 3 x 2,2 m, 1 ks vaku Rubena o velikosti 4 x 2,2 m |
|
uzávěr kanalizace |
šachta na kanalizačním potrubí s vřetenovým šoupětem |
|
odtok kanalizace |
výtokové potrubí kanalizace do Albrechtického potoka osazené vřetenovým šoupětem |
|
hrázová propust č. 3 |
10 ks rámů IZE se stavidlovým uzávěrem |
|
jímka č. 3 |
přečerpávací jímka v km 1,059 s ŽB zdí pro osazení mobilních čerpadel |
|
hrázová propust č. 4 |
vřetenové šoupě na napouštěcím potrubí do rybníku v hrázi 5ca v km 1,283 |
|
tabulové stavidlo |
hrázová propust v hrázi 5cc pro přítok vody do rybníku v km 1,596, osazená stavidlovým uzávěrem |
|
vakový uzávěr č. 4 |
osazen na hrázi 5cc v km 1,763 – 1,802 – 1 ks vak Rubena typ C/120 velikosti 4x2 m, 6 ks velikosti 5x2 m |
|
ochrana objektu č.e. 1 |
hrazení vakem Rubena C/120 – 1 ks velikosti 2 x 2 m a 3 ks typ B velikosti 2 x 2 m |
Přehled činností na objektech PPO
|
Objekt |
Činnost |
Čas zahájení |
|
hrázová propust č. 1 |
Uzavření vřetenového šoupěte |
3 – 3,5 m (hladina limnigrafu) |
|
hrázová propust č. 2 |
Uzavření vřetenového šoupěte |
3,5 – 4 m (hladina limnigrafu) |
|
jímka č. 2 |
Osazení čerpadel |
4 – 4,5 m (hladina limnigrafu) |
|
vakový uzávěr č. 2 |
Osazení vaků Rubena |
4 – 4,5 m (hladina limnigrafu) |
|
vakový uzávěr č. 3 |
Osazení vaků Rubena |
4 – 4,5 m (hladina limnigrafu) |
|
uzávěr kanalizace |
Uzavření vřetenového šoupěte |
3 – 3,5 m (hladina limnigrafu) |
|
odtok kanalizace |
Uzavření vřetenového šoupěte |
3 – 3,5 m (hladina limnigrafu) |
|
hrázová propust č. 3 |
Uzavření stavidlového uzávěru |
3,5 – 4 m (hladina limnigrafu) |
|
jímka č. 3 |
Osazení čerpadel |
3,5 – 4 m (hladina limnigrafu) |
|
hrázová propust č. 4 |
Uzavření vřetenového šoupěte |
3 – 3,5 m (hladina limnigrafu) |
|
tabulové stavidlo |
Uzavření stavidlového uzávěru |
3,5 – 4 m (hladina limnigrafu) |
|
vakový uzávěr č. 4 |
Osazení vaků Rubena |
5,18 m (hladina limnigrafu) |
|
ochrana objektu č.e. 1 |
Osazení vaků Rubena |
Při hladině cca 1 m pod úrovní podlahy objektu |
Přesný čas zahájení činností určí předseda PK na základě vyhodnocení konkrétní situace, zejména se zřetelem na prognózu dalšího vývoje, odvozenou od meteorologické situace vývoje hladin výše na tocích. Hladina limnigrafu je odvozena od hlásného profilu na silničním mostu mezi obcí Albrechtice nad Orlicí a Týniště nad Orlicí.
Podrobnosti manipulace s objekty jsou předmětem „Provozního řádu PPO Albrechtice nad Orlicí“, zpracovaného společností Agroprojekce Litomyšl s.r.o. v listopadu 2011.

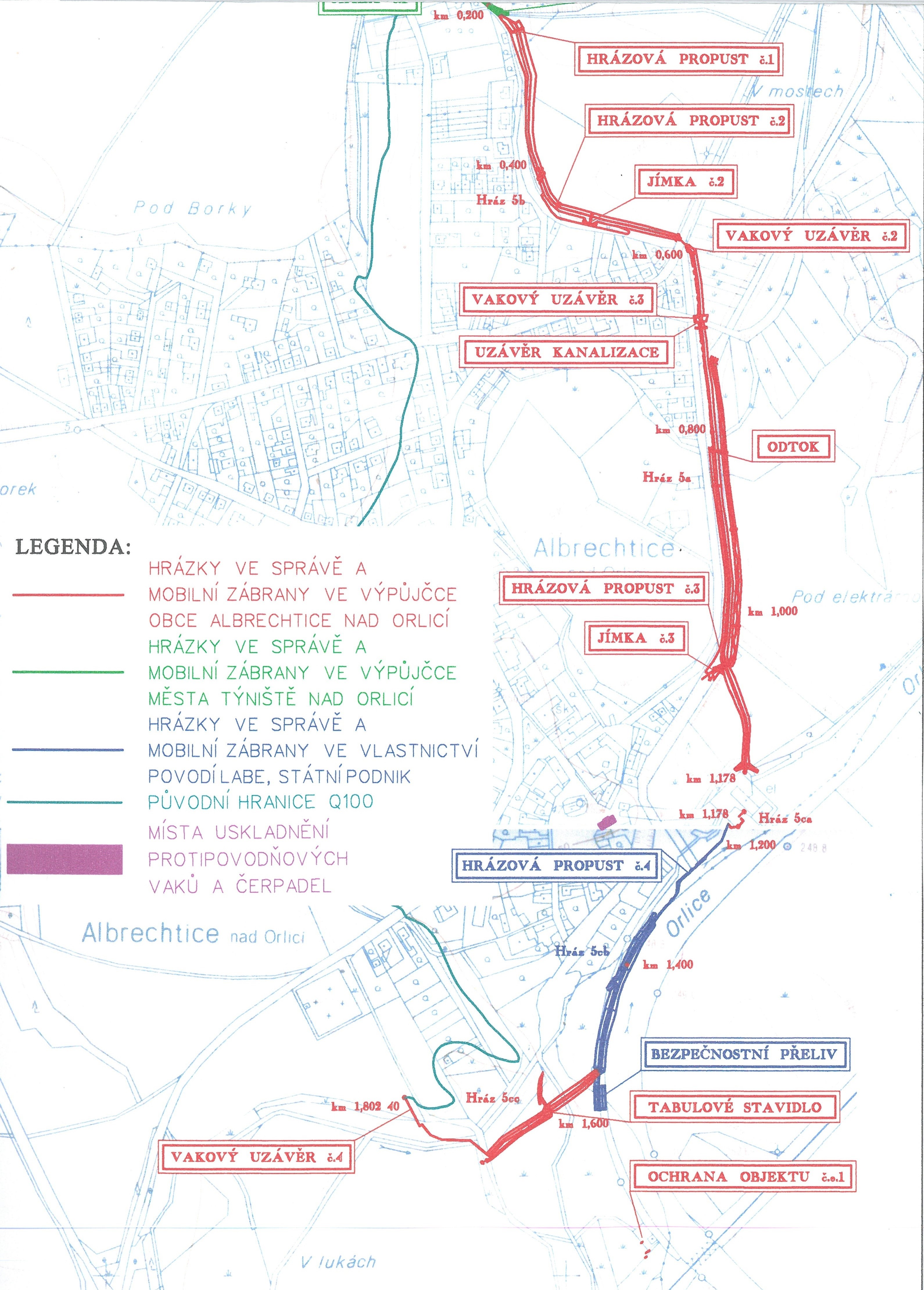

Přehledná mapa umístění objektů PPO

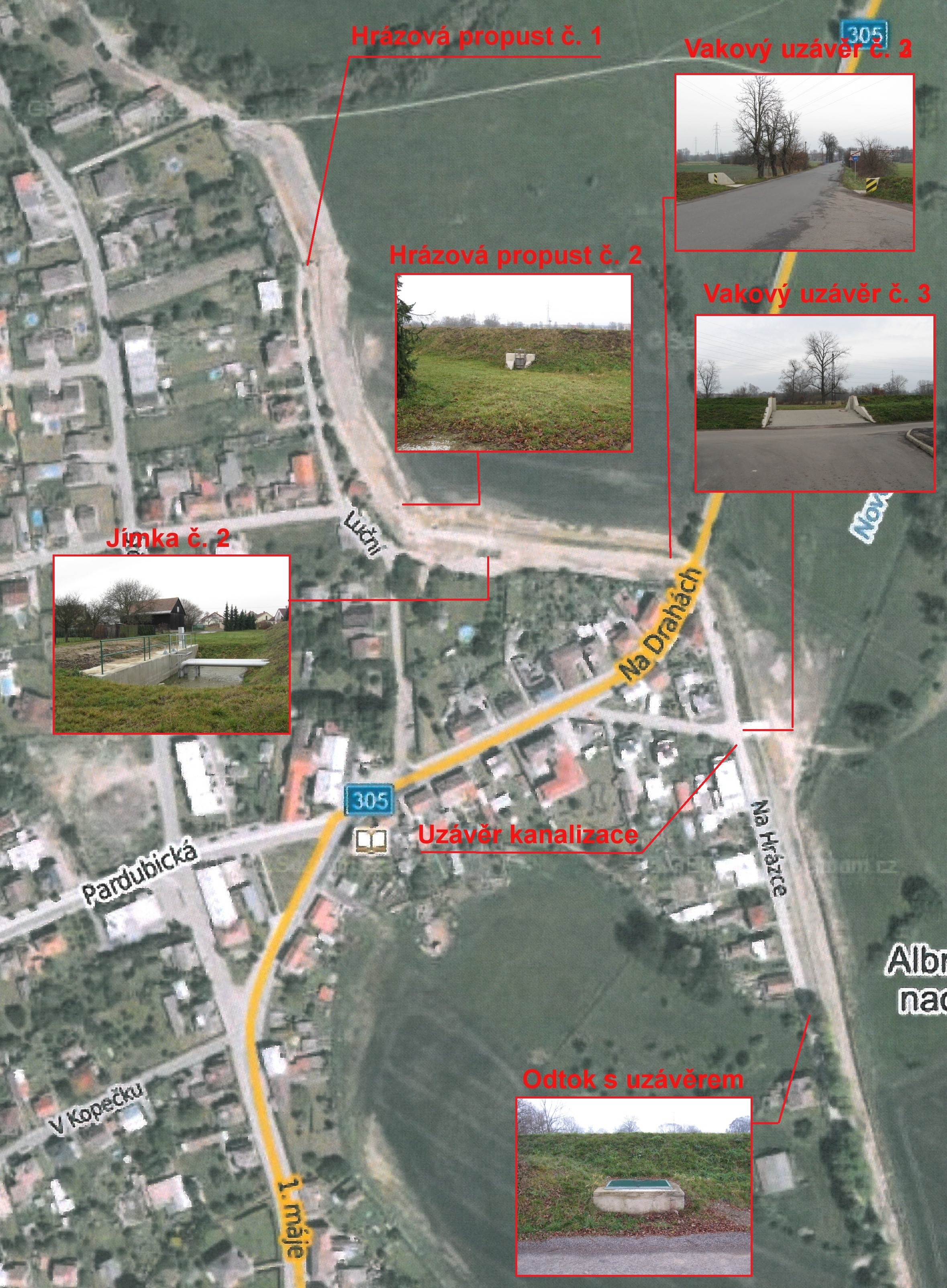

Letecký snímek č. 1 - detail objektů PPO

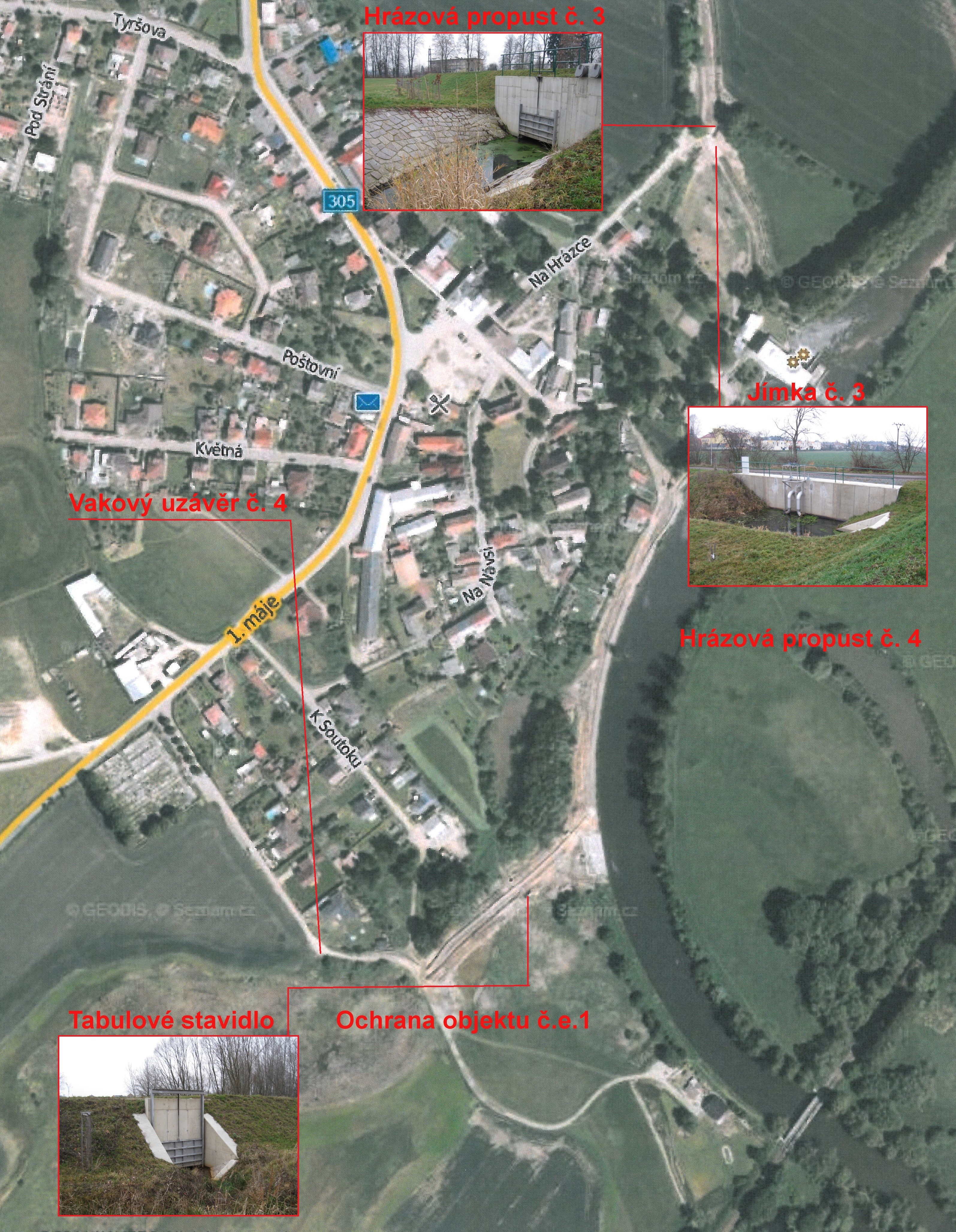

Letecký snímek č. 2 - detail objektů PPO
